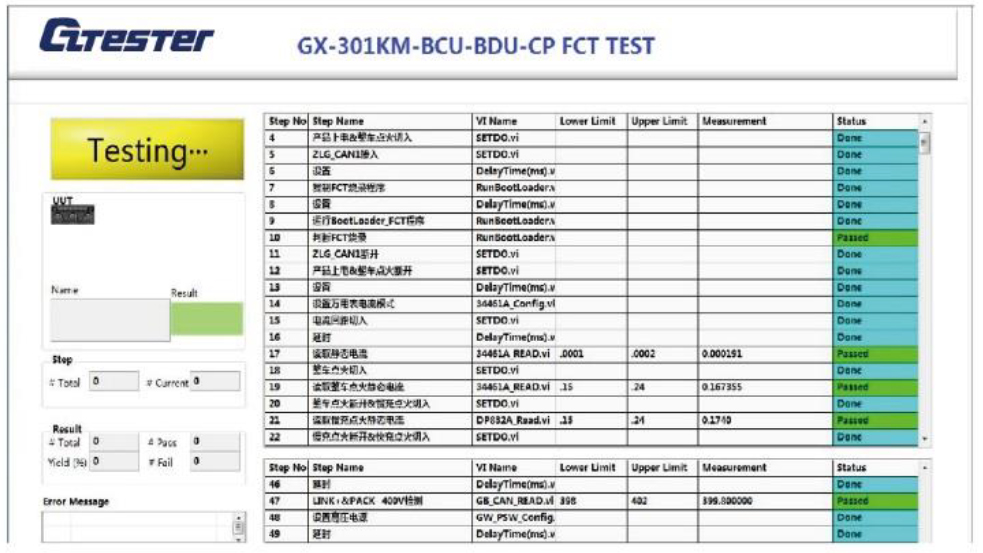

系統以研華公司的IPC-610工控機為主控部分,集成安捷倫、泰克、艾德克斯、NI等品牌儀器構建彈性且高精確度的測試平臺,并內含relay matrix回路切換功能。我們以192組可編程直流電源供應器，提供192組模擬電池包信號。系統通過可互換的治具，即可于不同的BMU+CSC+CVS的產品之間共享重要的儀控硬件,以大幅降低系統成本與前置時間。在建立了基礎系統之后,即可迅速設計并建立新的治具和相關的測試軟件。軟件部分采用NLabview+Test-Stand撰寫測試軟件,提供硬件儀器驅動，支持客戶二次開發功能,通過簡單方便的配置讓客戶不需要更改軟件,亦可更新、放寬或提升測試規格。用戶接口是專為制造環境所設計,因此不需要太多的人力操作,僅需測試工程師開啟治身的安全蓋、掃描UUT的產品條碼,再關閉治具安全蓋,即可于標準作業期間開始測試。當測試完成時,將隨即顯示測試結果、測試數據記錄為檔案。
